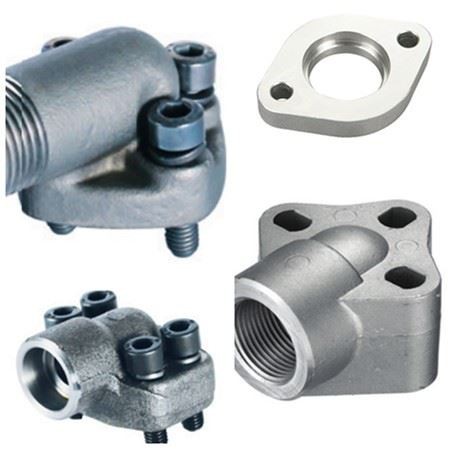

হাইড্রোলিক ফ্ল্যাঞ্জ ফিটিংয়ের মাত্রা SAE J518 এবং আইএসও 6162 4-বল্ট ফ্ল্যাঞ্জ সংযোগের সাথে সামঞ্জস্যপূর্ণ, ফিটিং প্রান্তগুলি ক্রিম্পড-ফেরুলি পায়ের পাতার মোজাবিশেষ প্রান্ত, আইএসও 8434 সিরিজের নল সংযোগকারী, সকেট ওয়েল্ড এবং বাট ওয়েল্ড, মহিলা বন্দর যেমন মেট্রিক, বিএসপিপি, ইউএনএফ দিয়ে নকশাকৃত , এনপিটি, বিএসপিটি বন্দর সংযোগ।

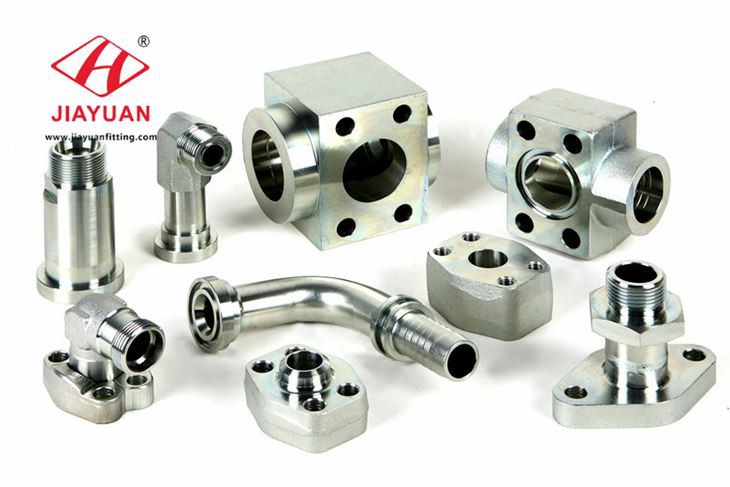

জলবাহী ফ্ল্যাঞ্জ ফিটিং ধরণের asfollows:

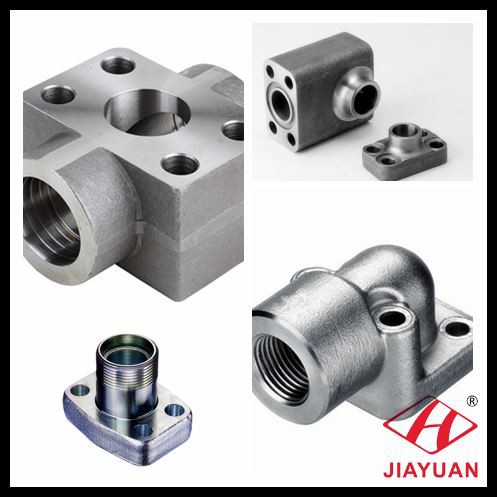

হাইড্রোলিক ফ্ল্যাঞ্জ ব্লক ফিটিংগুলি সাও 4-বল্ট ব্লক ফ্ল্যাঞ্জ ফিটিংগুলিও বলা হয়, এটি সা-ফ্ল্যাঞ্জ ও রিং গ্রোভের মাত্রা দিয়ে সজ্জিত করা হয়েছে, সা-ফ্ল্যাঞ্জ ফ্ল্যাট ফেস পোর্টের মাত্রা, ফ্ল্যাঞ্জ ব্লক ফিটিংস এন্ড এসএইআরবি পোর্ট, এনপিটি পোর্ট, বিএসপিপি পোর্ট, সকেটের সাথে নকশাকৃত ঝালাই এবং বাট ঝালাই প্রকার।
হাইড্রোলিক ফ্ল্যাঞ্জ পায়ের পাতার মোজাবিশেষ ফিটিংসকে বলা হয় সাও ফ্ল্যাঞ্জ হেড পায়ের পাতার মোজাবিশেষ ফিটিংস, স্প্লিট ফ্ল্যাঞ্জ অর্ধেকের সাথে একত্রিত করুন A , তারের পায়ের পাতার মোজাবিশেষ 3000 পিএসআই। জলবাহী পায়ের পাতার মোজাবিশেষ বিভিন্ন নির্মাণের জন্য দুটি টুকরা সা পায়ের পাতার মোজাবিশেষ এবং একটি টুকরা পায়ের পাতার মোজাবিশেষ ফ্ল্যাঞ্জ ফিটিং মামলা রয়েছে।

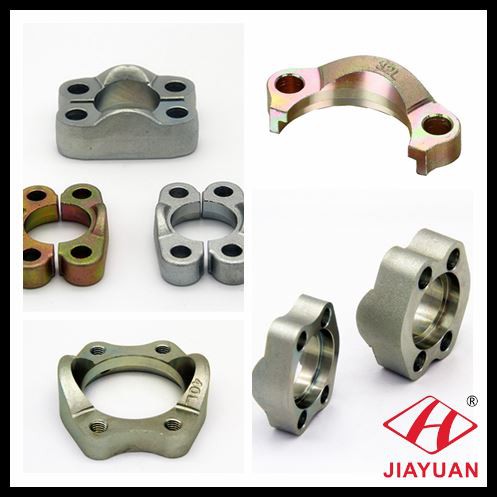

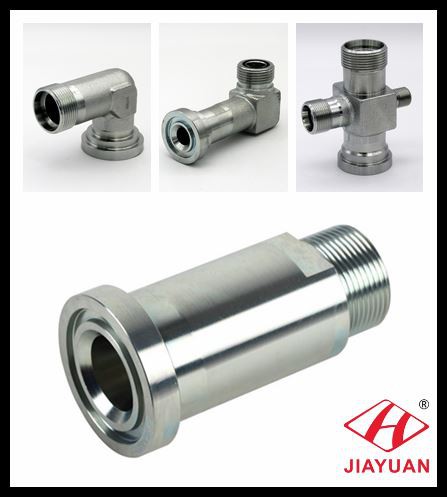

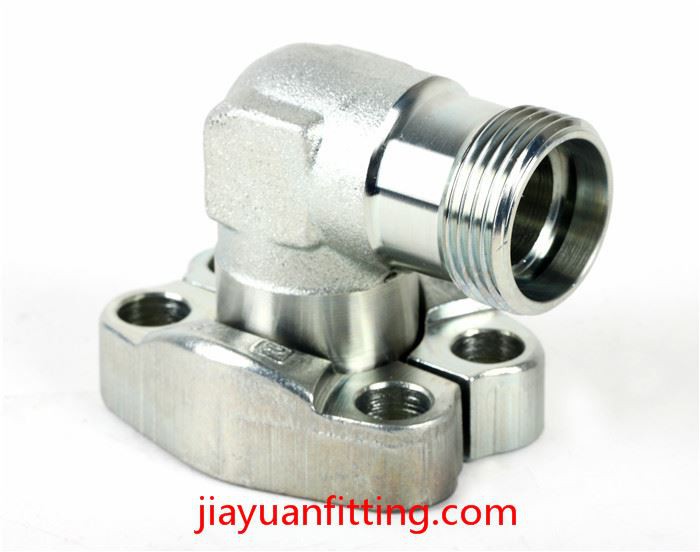

হাইড্রোলিক ফ্ল্যাঞ্জ টিউব ফিটিংগুলিকে সা-ফ্ল্যাঞ্জ অ্যাডাপ্টারও বলা হয়, সা-ফ্ল্যাঞ্জ ক্ল্যাম্প সহ একত্রিত হন S ফ্ল্যাঞ্জ টিউব ফিটিং শেষগুলি স্ট্রেড থ্রেড পোর্ট SAE ORB, মেট্রিক, BSPP এবং UNF এ উপলব্ধ; টেপার থ্রেড পোর্ট এনপিটি, বিএসপিটি। আকারগুলির স্ট্রেইট, কনুই, ক্রস, টি ইত্যাদি থাকে জলবাহী পাইপ, জলবাহী পাইপিং, জলবাহী পায়ের পাতার মোজাবিশেষ সমাবেশ connect কাজের চাপের ধরণের কোড 62 ফ্ল্যাঞ্জ অ্যাডাপ্টার এবং কোড 61 ফ্ল্যাঞ্জ অ্যাডাপ্টার রয়েছে।

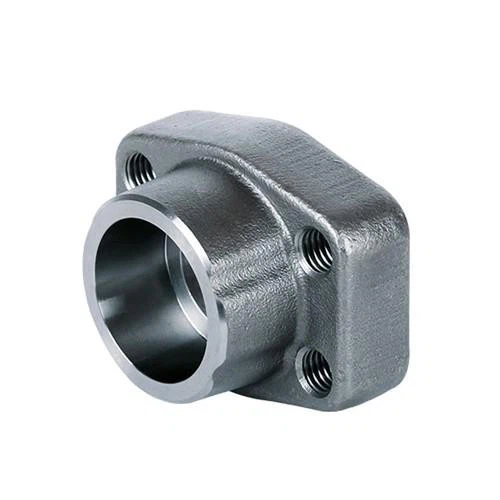

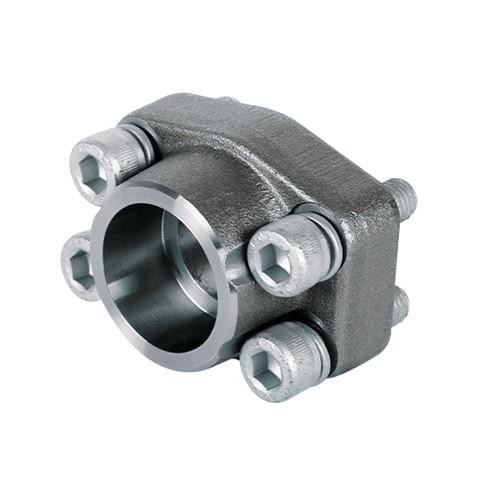

হাইড্রোলিক ফ্ল্যাঞ্জ ওয়েল্ড ফিটিংগুলি সাও ওয়েল্ড ফ্ল্যাঞ্জ ফিটিংগুলিও বলা হয়, ওয়েল্ডিং নল সংযোগটি পারমেন্টলি.এসএই ফ্ল্যাঞ্জ হেড আইএসও 6162 স্ট্যান্ডার্ড ডিজাইনের, ওয়েল্ড ফিটিং প্রান্তগুলি সকেট ওয়েল্ডে পাওয়া যায়, বাট ওয়েল্ড সংযোগ.এটি 4 টি বল্টু শক্ত করে SAE ফ্ল্যাঞ্জ ক্ল্যাম্প সহ একত্রিত হয় ।
হাইড্রোলিক সা-ফ্ল্যাঞ্জ ফিটিং এবং অ্যাডাপ্টারগুলির ধরণের উপাদান:
স্টেইনলেস স্টিল জলবাহী পায়ের পাতার মোজাবিশেষ ফ্ল্যাঞ্জ ফিটিং
কার্বন ইস্পাত হাইড্রোলিক সাঁই ফ্ল্যাঞ্জ অ্যাডাপ্টার
হাইড্রোলিক ফ্ল্যাঞ্জ ফিটিং এর স্ট্যান্ডার্ড
SAE J518 এবং আইএসও 6162-1 এবং -2 অনুসারে 4-বল্টু ফ্ল্যাঞ্জ সংযোগগুলি প্রমাণিত, ফাঁসবিহীন সংযোগগুলি, বিশেষত বড় আকারের, উচ্চ চাপ এবং সংকুচিত প্রান্তে সমাবেশের জন্য উপযুক্ত। থ্রেডেড পোর্ট সংযোগ যেমন SAE স্ট্রেট থ্রেড ও-রিং এবং আইএসও 6149 যথাযথভাবে একত্র করা সহজ এবং 6000 পিএসআই এবং উচ্চতর চাপের ক্ষমতা আকার পর্যন্ত সরবরাহ করে
12 (এম 27)। এই আকারের বাইরে চাপের রেটিং হ্রাস পেতে শুরু করে এবং সমাবেশের টর্কগুলি দ্রুত বৃদ্ধি পায়। 4-বল্টু ফ্ল্যাঞ্জ বন্দর সংযোগগুলি বড় আকারের সাথে সংযোগ স্থাপনের এবং যুক্তিসঙ্গত সমাবেশ টর্কগুলিতে উচ্চ-চাপের ক্ষমতা অর্জন করার ক্ষমতা সরবরাহ করে।
জলবাহী ফ্ল্যাঞ্জ ফিটিং ধরণের পরিচিতির ভিডিও:
আপনি যদি' ডান না চান তবে দয়া করে jyray@72338.com এ ইমেল প্রেরণ করুন
জলবাহী ফ্ল্যাঞ্জ ফিটিং সংযোগ কাজ
চার-বল্টু ফ্ল্যাঞ্জ সংযোগ (SAE J518) একটি প্রমাণিত লিক-মুক্ত সংযোগ, বিশেষত বড় আকারের জন্য উপযুক্ত। ফলস্বরূপ, এটি বিশ্বব্যাপী গ্রহণযোগ্যতা অর্জন করেছে।
সংযোগ সাফল্য তার সরলতা মধ্যে। এটি একটি স্ট্যাটিক ফেস সিল যা সিলের জন্য একটি উচ্চ ডুরোমিটার ও-রিং ব্যবহার করে এবং ছবি ধরে থাকার ক্ষমতা ধরে রাখার জন্য ক্ল্যাম্পস্যান্ড বোল্ট ব্যবহার করে L বিকল্পভাবে, একই ফল অর্জনের জন্য ডাবল সিল প্লেটটি বন্দরটির মুখ এবং যান্ত্রিকভাবে গঠিত ফ্ল্যাঞ্জড টিউবের সমতল মুখের মধ্যে রয়েছে। একই ফল অর্জনের জন্য।
(ও-রিং) সীলটি ফ্ল্যাঞ্জ হেডের খাঁজের নীচে এবং বন্দর বা ফ্ল্যাঞ্জ প্যাডের সমতল পৃষ্ঠের মধ্যে সংকুচিত হয়, একটি নির্ভরযোগ্য নরম সীল সরবরাহ করে। বিকল্প সিল প্লেটের অভ্যন্তরের প্রান্তে একটি উচ্চ ডুরোমিটার বন্ডেড রাবার সিল রয়েছে, যা দুটি সমতল পৃষ্ঠের মধ্যে সংকুচিত হয়, একই নির্ভরযোগ্যতা সহ একটি নরম সীল সরবরাহ করে। বন্দর মুখের সাথে ফ্ল্যাঞ্জের বাইরের মুখের একটি ধাতব থেকে ধাতব পরিচিতি চাপের মধ্যে সিলকে এক্সট্রুডিং থেকে রক্ষা করে। এই ধাতব থেকে ধাতব যোগাযোগটি ক্ল্যাম্পগুলির মাধ্যমে বল্টগুলি শক্ত করে সরবরাহ করা ক্ল্যাম্পিং ফোর্স দ্বারা বজায় থাকে।
এই সাধারণ নকশাটি বড় আকারের এনপিটিএফ, এসএই, বিএসপিপি, আইএসও 6149, ইত্যাদির মতো থ্রেডেড পোর্ট সংযোগগুলির উপরে বেশ কয়েকটি সুবিধা সরবরাহ করে:
5 5 ইঞ্চি পর্যন্ত ওডি টিউব সংযোগের ক্ষমতা (কোড 61 কেবল)
Equivalent সমান আকারের থ্রেডেড বন্দরটির জন্য প্রয়োজনীয় তুলনায় চারটি বল্টের থেকে অনেক কম টানটানিং টর্ক required
• কম আঁটসাঁট টর্কের অর্থ ছোট রেনচ এবং রেঞ্চ সুইং ক্লিয়ারেন্সগুলি - টাইট কোয়ার্টারে সমাবেশের সহজতা সরবরাহ করে
2 2 "আকারের মাধ্যমে 6000 পিএসআই ক্ষমতা (কেবল কোড 62)
Tube টিউব / পাইপ / পায়ের পাতার মোজাবিশেষ সমাবেশ এবং বন্দরের মধ্যে একক সিল পয়েন্ট
Split বিভক্ত বাতা ব্যবহারের মাধ্যমে বিচ্ছিন্নতা সহজ
সংযোগটির একটি অসুবিধা রয়েছে যার জন্য এটি একটি সমতুল্য থ্রেডেড পোর্টের তুলনায় উপাদানটিতে বৃহত্তর অঞ্চল (পাদদেশ মুদ্রণ) প্রয়োজন।
