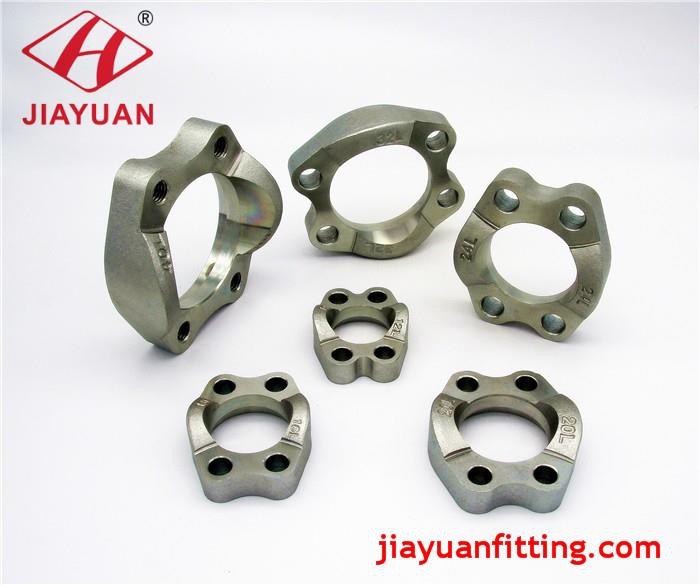

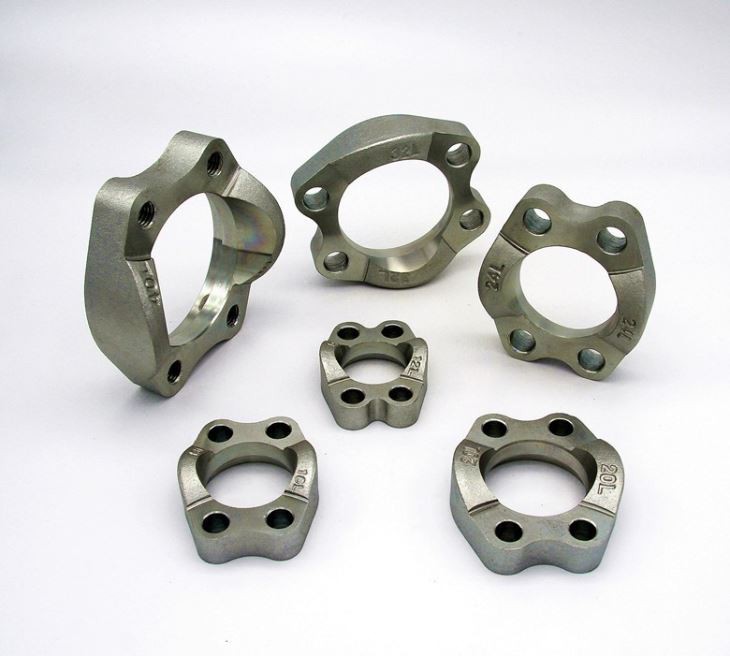

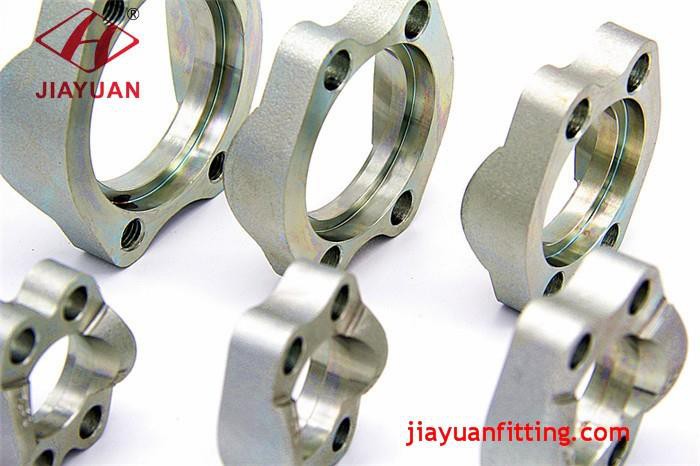

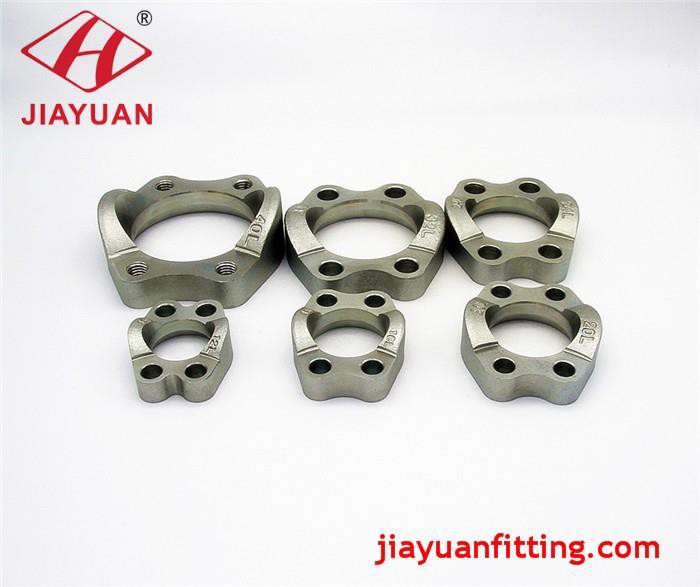

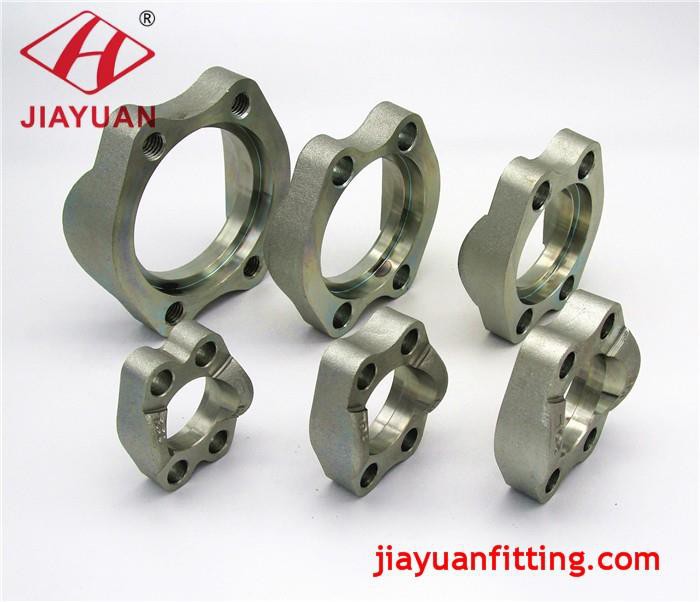

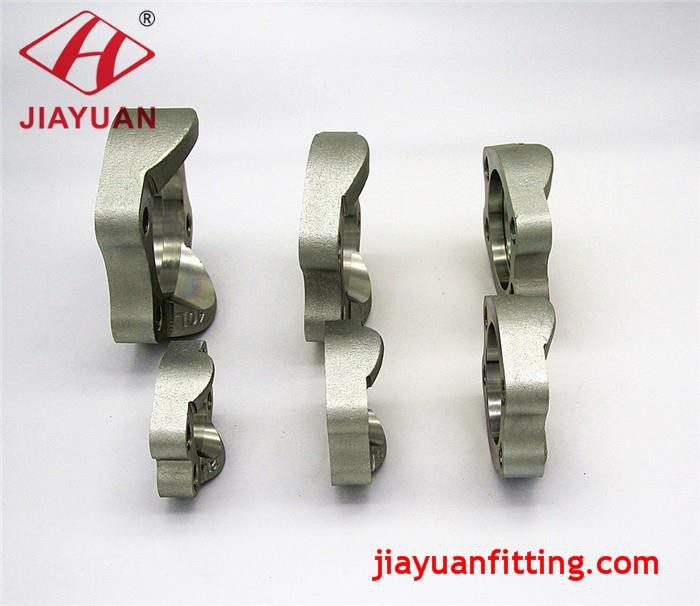

SAE 3000 সাইজি চক্রের উন্নত পার্শ্ব Clamps: এক টুকরা প্রান্তিক বন্ধনী সিস্টেম

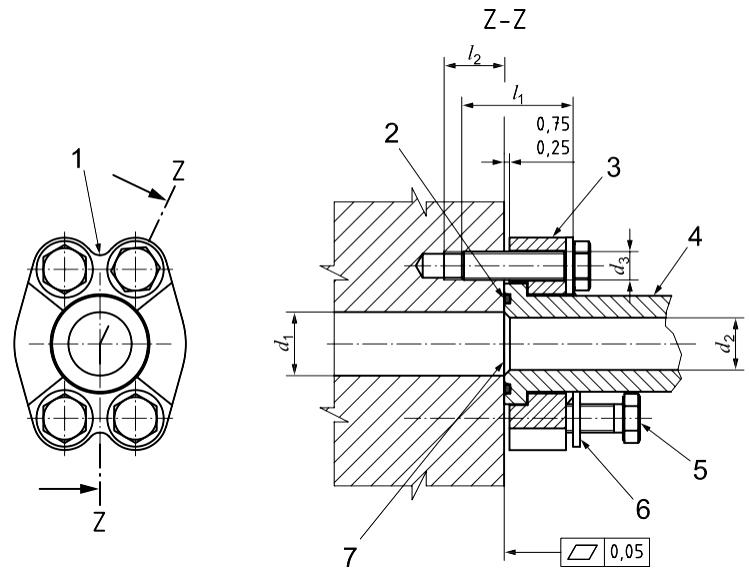

হাইড্রোলিক তরল শক্তি পরিচিতি - এক টুকরা প্রান্তিক clamps এবং মেট্রিক বা ইঞ্চি স্ক্রু সঙ্গে প্রান্ত সংযোগ:
1. এসইই কোড 61 সিরিজ ফ্লেঞ্জ ক্ল্যাম্পগুলির কাজ চাপ 3000 পিএসআই, 3,5 এমপিএ (35 বার) থেকে 35 এমপিএ (350 বার)।

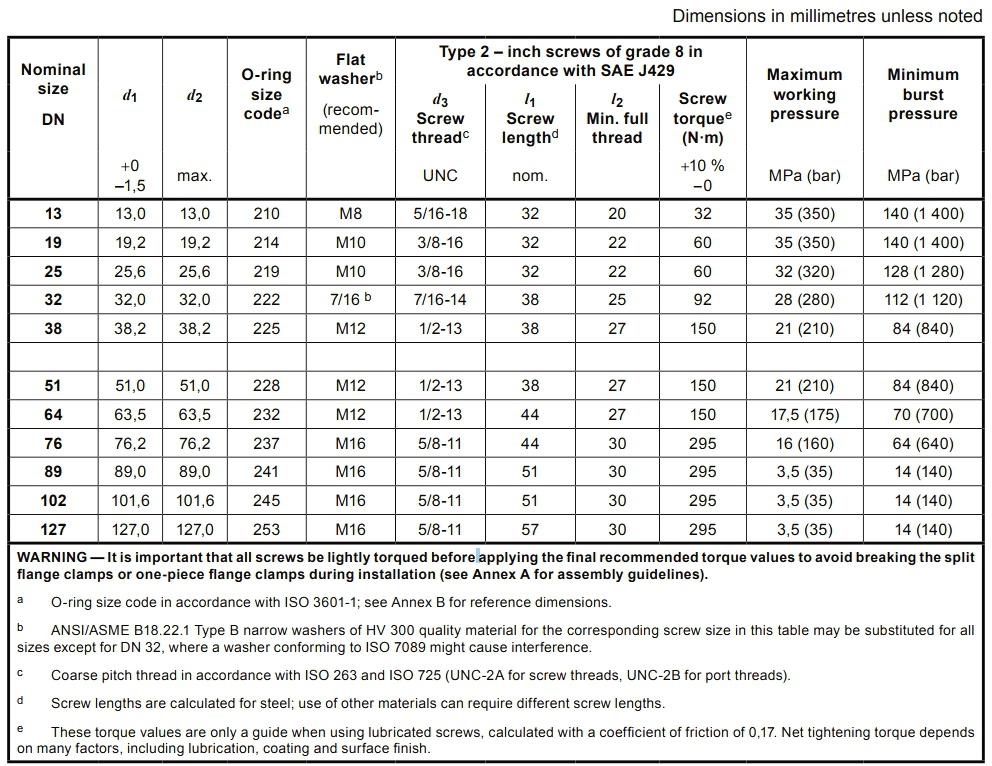

2. SAE চক্রের উন্নত পার্শ্ব clamps মাত্রা আইএসও 6162-1: 2012 অনুযায়ী হয়। আইএসও নামমাত্র আকার: ডিএন 13; ডিএন 19; ডিএন ২5; ডিএন 32; ডিএন 38; ডিএন 51; ডিএন 64; ডিএন 76; ডিএন 89; ডিএন 102; ডিএন 127; ইঞ্চি আকার: 1/2 "; 3/4"; 1 "; 1 1/4"; 1 1/2 "; 2"; 2 1/2 "; 3"।
3. SAE এক টুকরা প্রান্তিক দড়ি উপাদান নিম্নোক্ত অবস্থায় বৈশিষ্ট্য সঙ্গে কার্বন ইস্পাত C45 গঠিত হয়:
নামমাত্র প্রান্তের আকার DN 13 জন্য:
সর্বনিম্ন ফলন শক্তি: 220 এমপিএ
ফ্র্যাকচার এ সর্বনিম্ন বৃদ্ধি: 3%
এবং অন্য সব নামমাত্র প্রান্তিক মাপের জন্য:
সর্বনিম্ন ফলন শক্তি: 415 এমপিএ
ফ্র্যাকচার এ সর্বনিম্ন বৃদ্ধি: 3%
4. সমস্ত কার্বন ইস্পাত SAE চক্রের উন্নত পার্শ্ব clamps বাহ্যিক পৃষ্ঠ ক্ষয় সুরক্ষা, ISO 9227 অনুযায়ী একটি সর্বনিম্ন 72-ঘ লবণ স্প্রে পরীক্ষা পাস করার জন্য একটি উপযুক্ত লেপ সঙ্গে সুরক্ষিত করা হবে।
5. চাপ / তাপমাত্রার জন্য পরীক্ষার প্রয়োজনীয়তা: ISO 6162 এর এই অংশ অনুসারে ফ্ল্যাগ টাইপ সংযোগগুলিকে নির্দিষ্ট চাপ / তাপমাত্রা প্রয়োজনীয়তা পূরণ করার জন্য ISO 19879 এ উল্লিখিত বিস্ফোরণ এবং সাইক্লিক সহ্যশক্তি পরীক্ষাগুলির আওতায় আনা হবে। টেবিল ২ এ প্রদত্ত চাপের চাপে এটি ব্যবহারযোগ্য হবে যখন -40 ডিগ্রি সেলসিয়াস এবং +120 ডিগ্রি সেলসিয়াসের মধ্যে তাপমাত্রায় ব্যবহৃত হয়। ISO 6162 এর এই অংশের সাথে প্রান্তিক সংযোগগুলি -20 ডিগ্রি সেলসিয়াসের কম তাপমাত্রায় একত্র করা হবে না।
6. এক টুকরা প্রান্তিক clamps সংযোগের নাম
আকারের এক টুকরা চক্রের উন্নত পার্শ্ব দাগ 25: ক্ল্যাম্প আইএসও 6162-1, FC × 25
