পণ্যের ধরণ: এফএল / এফএস হাইড্রোলিক এসএই স্প্লিট ফ্ল্যাঞ্জ ক্ল্যাম্প ফিটিং
শিল্পের মান: SAE J518, আইএসও 6162
E থেকে এফ স্টাইলের সংযোগ: SAE ফ্ল্যাঞ্জ 6000PIS / INCH সকেট-ওয়েল্ড টিউব
আকার: বিভক্ত অর্ধেক
কাজের চাপের রেটিং: SAE কোড 61 হ'ল 2.5 থেকে 31.5 এমপিএ; SAE কোড 62 হ'ল 40 এমপিএ।
ফিটিং উপাদান: ব্রাস; কার্বন ইস্পাত; মরিচা রোধক স্পাত
অ্যাপ্লিকেশন: কৃষি সরঞ্জাম, স্বয়ংচালিত প্রক্রিয়া, রাসায়নিক স্থানান্তর, নির্মাণ সরঞ্জাম, জ্বালানী স্থানান্তর, জলবাহী, উত্পাদন সরঞ্জাম, সামুদ্রিক, উপাদান হ্যান্ডলিং, মোবাইল সরঞ্জাম, অয়েলফিল্ড, প্যাকেজিং, পরিবহন

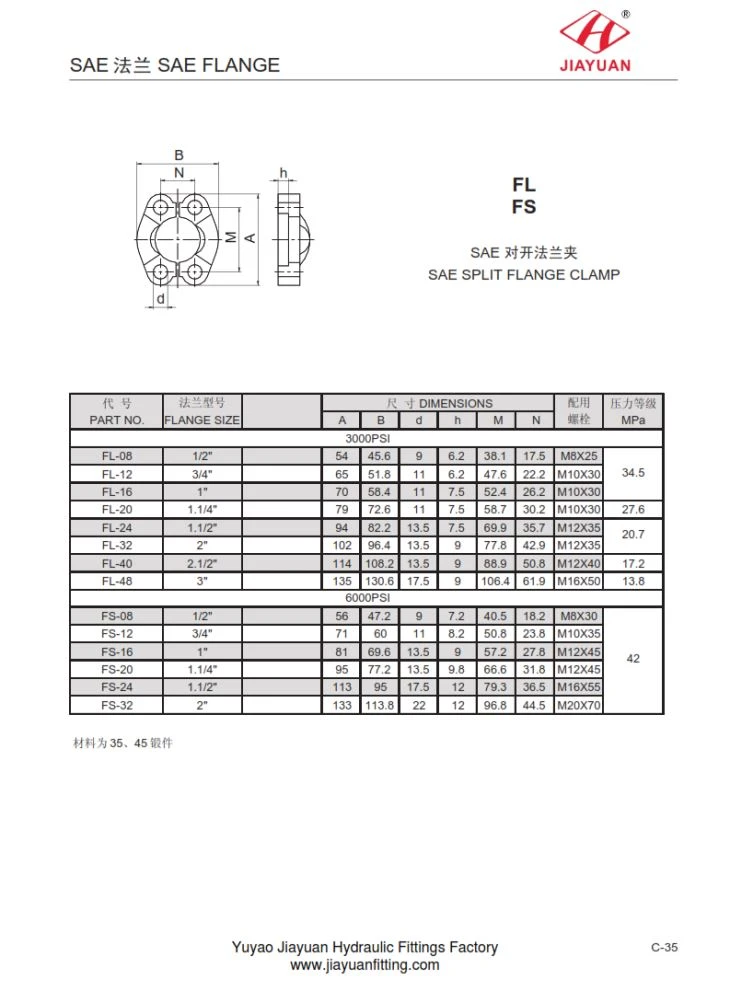

নীচে FL / FS SAE ফ্ল্যাঞ্জ ক্ল্যাম্প ফিটিং মাত্রা আকারের টেবিল চার্ট
পার্ট নং | সাইজে ফ্লাইং করুন | মাত্রা | এমপিএ | |||||||
একজন | বি | ঘ | জ | এম | এন | |||||
3000PSI | ||||||||||
এফএল-08 | 1/2 " | 54 | 45,6 | 9 | 6.2 | 38.1 | 17.5 | M8X25 | 34.5 | |
এফএল-12 | 3/4 " | 65 | 51.8 | 11 | 6.2 | 47.6 | 22.2 | M10X30 | ||
এফএল-16 | 1 " | 70 | 58,4 | 11 | 7.5 | 52,4 | 26.2 | M10X30 | ||
এফএল-20 | 1.1 / 4 " | 79 | 72,6 | 11 | 7.5 | 58,7 | 30.2 | M10X30 | 27.6 | |
এফএল-24 | 1.1 / 2 " | 94 | 82,2 | 13.5 | 7.5 | 69,9 | 35.7 | M12X35 | 20.7 | |
এফএল-32 | 2 " | 102 | 96.4 | 13.5 | 9 | 77,8 | 42.9 | M12X35 | ||
এফএল -40 | 2.1 / 2 " | 114 | 108,2 | 13.5 | 9 | 88.9 | 50.8 | M12X40 | 17.2 | |
এফএল-48 | 3 " | 135 | 130,6 | 17.5 | 9 | 106,4 | 61,9 | M16X50 | 13.8 | |
6000PSI | ||||||||||
ফাঃ-08 | 1/2 " | 56 | 47.2 | 9 | 7.2 | 40.5 | 18.2 | M8X30 | 42 | |
ফাঃ-12 | 3/4 " | 71 | 60 | 11 | 8.2 | 50.8 | 23.8 | M10X35 | ||
ফাঃ-16 | 1 " | 81 | 69,6 | 13.5 | 9 | 57,2 | 27.8 | M12X45 | ||
ফাঃ-20 | 1.1 / 4 " | 95 | 77,2 | 13.5 | 9.8 | 66.6 | 31.8 | M12X45 | ||
ফাঃ-24 | 1.1 / 2 " | 113 | 95 | 17.5 | 12 | 79.3 | 36.5 | M16X55 | ||
ফাঃ-32 | 2 " | 133 | 113,8 | 22 | 12 | 96,8 | 44.5 | M20X70 |
