হাইড্রোলিক পাওয়ার-ট্রান্সমিশন সার্কিটের জন্য 420 বার এসইএসট্যাপল-লক ফিটিং এবং এ্যাডাপ্টার S বেশিরভাগ সরঞ্জাম মূলত খনির শিল্পের মধ্যে হাইপ্রেসার অ্যাপ্লিকেশনগুলিতে ব্যবহৃত হয়।
টেকনিক্যাল রেফারেন্স ডকুমেন্টটি 420 বারের সুপার স্ট্যাপল-লক ফিটিং এবং অ্যাডাপ্টারগুলির কিছু নকশার দিকগুলিতে স্পষ্টতা যুক্ত করার উদ্দেশ্যে। এই নথিটি ডিআইএন 20043 "হাইড্রোলিক ট্রান্সমিশন সার্কিটগুলির জন্য স্ট্যাপল-লক কাপলিংস", এসএই জে 1467 "ক্লিপফাস্টার ফিটিংস", এনসিবি 638 এবং বিএস 6537 "স্ট্যাপল টাইপ সংযোগকারীদের ফরহাইড্রোলিক ফ্লুইড পাওয়ার অ্যাপ্লিকেশনের জন্য নির্দিষ্টকরণ" থেকে তথ্য সহকারে সহায়তা করেছে।
এই নথিটি সংজ্ঞা দেয়:
1. একত্রিত ফিটিং এর ন্যূনতম কাজের চাপ (এটি প্রধান সহ)
2. প্রাসঙ্গিক পরীক্ষা এবং কনফারেন্স মান
3. উপাদান জিজি অ্যাম্পিয়ারের ব্যবস্থা; তাদের পৃথক মাত্রা
4. উপাদানগুলির জন্য উপাদান স্পেসিফিকেশন
5. ধাতু উপাদানগুলির জারা প্রতিরোধের
6. সনাক্তকরণ
7. সর্বনিম্ন বিস্ফোরণ চাপ
8. একত্রিত ফিটিং এর আবেগ প্রয়োজনীয়তা
ন্যূনতম কাজের চাপ
সারণী 1 এসেম্বলড সুপার স্ট্যাপল-লক ফিটিংয়ের ন্যূনতম কাজের চাপ। এই টেবিলটি আইএসও 7751 "4 রাবার এবং প্লাস্টিকের পায়ের পাতার মোজাবিশেষ এবং পায়ের পায়ের পাতার মোজাবিশেষ সমাবেশগুলিতে 4: 1 এফওএস-এ অবস্থিত। অনুপাতের অনুপাত এবং কাজের চাপ ডিজাইন করতে চাপ ফেটে। "
নামমাত্র আকার
25 420
32 420
40 420
50 420
প্রাসঙ্গিক মান
আইএসও 471 রাবার: তাপমাত্রা, আর্দ্রতা এবং কন্ডিশনার এবং পরীক্ষার জন্য সময়।
আইএসও 1043-1 প্লাস্টিক সিম্বলস এবং সংক্ষেপিত পদগুলি পার্ট 1 বেসিক পলিমার এবং তার বিশেষ বৈশিষ্ট্য। ব্যাক-আপ রিংগুলির জন্য এই স্ট্যান্ডার্ডটি দেখুন।
আইএসও 1629 রাবার এবং ল্যাটিস নামকরণ O-রিংগুলির জন্য উল্লেখ করে (এছাড়াও DIN3771-4 "" তরল সিস্টেমগুলি; ও-রিংগুলি; গুণমান গ্রহণের মানদণ্ড ")।
আইএসও 1402: 1994 রাবার এবং প্লাস্টিকের পায়ের পাতার মোজাবিশেষ এবং পায়ের পাতার মোজাবিশেষ সমাবেশ হাইড্রোস্ট্যাটিক পরীক্ষার। হাইড্রোস্ট্যাটিক পরীক্ষার জন্য রেফার্টো।
আইএসও 6803: 1994 রাবার এবং প্লাস্টিকের পায়ের পাতার মোজাবিশেষ এবং পায়ের পাতার মোজাবিশেষ সমাহারগুলি হাইড্রোলিক-প্রেসিম্পুলস টেস্ট নমনীয়তা ছাড়াই। জলবাহী চাপ প্রেরণা টেস্টহীন ফ্লেক্সিং জন্য উল্লেখ করুন।
আইএসও 7751: 1991 রাবার এবং প্লাস্টিকের পায়ের পাতার মোজাবিশেষ এবং পায়ের পাতার মোজাবিশেষ সমাবেশ। কাজের চাপ ডিজাইন করার জন্য প্রমাণ এবং বিস্ফোরনের অনুপাত। প্রুফ প্রেসারটিও কাজের চাপের অনুপাতের অনুপাত দেখুন।
এএসটিএম বি 117 লবণ স্প্রে পরীক্ষার জন্য লবণের স্প্রে (কুয়াশা) পরীক্ষার পদ্ধতিগুলি দেখুন to
সুপার স্ট্যাপল-লকফিটিংসেসপ্লেইস এর বিবরণ
পুরুষ সুপার স্ট্যাপল লকফিটিংসকুলারের মাত্রিক বিশদ

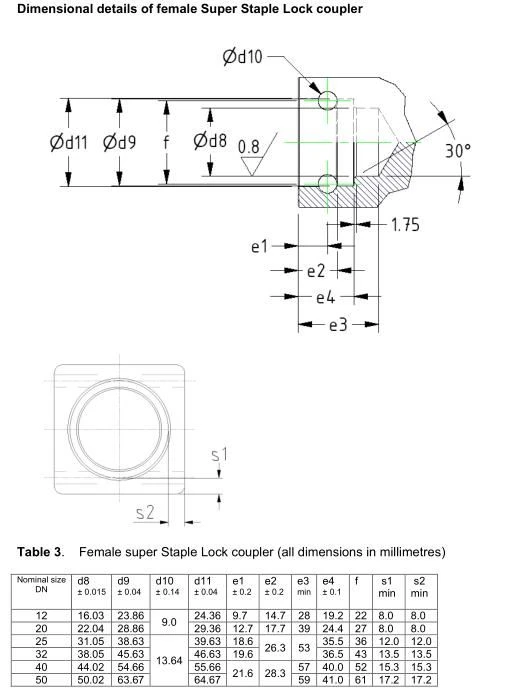

মহিলা সুপার স্ট্যাপল লকফিটিং কাপলারের মাত্রিক বিশদ
প্রধানের মাত্রিক বিবরণ
ও-রিংয়ের মাত্রিক বিবরণ
ও-রিং ব্যাক-আপ ধাবকগুলির মাত্রিক বিবরণ
সমাবেশ ন্যূনতম ফেটে চাপ
উপকরণ
পুরুষ স্ট্যাপল-লক স্তনবৃন্তটি EN10277-3 প্রতি 1.0718 স্টিল থেকে তৈরি করা উচিত (ব্রাইটসিল পণ্য। প্রযুক্তিগত সরবরাহের শর্তাদি
মহিলা স্ট্যাপল-লক অ্যাডাপ্টারটি EN10277-3 মিনিমাম টেনসিল 345 এমপিএ, ন্যূনতম ইউটিএস 200 এমপিএ প্রতি 1.0718 স্টিল থেকে তৈরি করা উচিত।
দ্রষ্টব্য: সমস্ত পুরুষ ও মহিলা 420 বার রেটযুক্ত স্তনবৃন্ত এবং দম্পতিগুলি এক (1) পিস ভুলে যাওয়া, ঠান্ডা মাথার বা বার স্টক থেকে মেশিন দিয়ে তৈরি করা উচিত। বহুগুণ উপাদান থেকে গড়া জিনিসপত্র গ্রাহকের ইঞ্জিনিয়ারদের দ্বারা লিখিত অনুমোদন ছাড়া অনুমোদিত নয়।
স্টেইললেস স্টেইনলেস স্টিল থেকে উত্পাদিত হবে।
স্টেইনলেস স্টিলের স্ট্যাপলগুলি 420S45 স্টেইনলেস স্টিল থেকে তৈরি করা হবে স্টেইপলের কঠোরতা হবে আরসি 28 - / - 3
ও-রিংটি আইএসও 1629 অনুযায়ী তৈরি করা হবে "রাবার এবং জালিকাগুলি - নামকরণ" এবং নাইট্রিল (এনবিআর) রাবারের তীরে ৮৮ + / - of এর কঠোরতা থাকা দিয়ে তৈরি করা হবে
ও-রিং ব্যাক-আপ ওয়াশারটি আইএসও 1043-1 অনুযায়ী উত্পাদিত হবে এবং অ্যাপলিয়ামাইড যেমন টেফলন (পিটিএফই), এসিটাল হোমোপলিমার থেকে তৈরি করা হবে
জারা প্রতিরোধের (ধাতব উপাদানগুলির)
যখন একত্রিত পুরুষ স্তনবৃন্ত, মহিলা দম্পতি জিজি অ্যাম্প; প্রধান হ'ল লবণের স্প্রেটি এএসটিএম বি 117 "সল্ট স্প্রে টেস্টিং" অনুসারে পরীক্ষা করা হয়। সর্বনিম্ন 400 ঘন্টা (লাল জং এর আগে) অর্পণ করা উচিত
ফেটে গেছে
এসএসএল 1402 "রাবার এবং প্লাস্টিকজ এবং পায়ের পাতার মোজাবিশেষ সমাবেশ - হাইড্রোস্ট্যাটিক টেস্টিং" পরীক্ষিত হলে একত্রিত পুরুষ স্তনবৃন্ত (সি / ডাব্লু ও-রিং, ব্যাকআপ ওয়াশার), মহিলা দম্পতি এবং প্রধানের ন্যূনতম বিস্ফোরণ যোগ্যতা সারণী 7 অনুযায়ী হবে table
সমাবেশ ন্যূনতম ফেটে চাপ
নামমাত্র আকার
25 1680
32 1680
40 1680
50 1680
আবেগ
ন্যূনতম যোগ্যতার প্রয়োজনীয়তা আইএসও 80৮০৩ প্রতি ১.৩৩ গুণ সর্বাধিক রেটযুক্ত চাপে (অর্থাত্ 560 বার) 500,000 ইমপুলস চক্র রয়েছে "রাবার এবং প্লাস্টিকের পায়ের পাতার মোজাবিশেষ এবং পায়ের পাতার মোজাবিশেষগুলি হাইড্রোলিকপ্রেসার ইমপ্লাস টেস্টিং ফ্লেক্সিং" নয়) সমাবেশ আকারের প্রতি সংসদ আকারের প্রয়োজন।
