পণ্যের ধরণ: 1 জেএসএফএস 4 হাইড্রোলিক ফ্ল্যাঞ্জ অ্যাডাপ্টার ফিটিং
শিল্পের মান: আইএসও 6162, SAE J518, SAE J514, আইএসও 8434-2।
E থেকে এফ স্টাইলের সংযোগ: 45 ° এলবউ জিক হেস 74 ON শঙ্কু / এস-সিরিজগুলি আইএসও 6162-2 ফ্ল্যাং করুন
আকার: কনুই
কাজের চাপের রেটিং: SAE কোড 61 হ'ল 2.5 থেকে 31.5 এমপিএ; SAE কোড 62 হ'ল 40 এমপিএ।
ফিটিং উপাদান: ব্রাস; কার্বন ইস্পাত; মরিচা রোধক স্পাত
অ্যাপ্লিকেশন: কৃষি সরঞ্জাম, স্বয়ংচালিত প্রক্রিয়া, রাসায়নিক স্থানান্তর, নির্মাণ সরঞ্জাম, জ্বালানী স্থানান্তর, জলবাহী, উত্পাদন সরঞ্জাম, সামুদ্রিক, উপাদান হ্যান্ডলিং, মোবাইল সরঞ্জাম, অয়েলফিল্ড, প্যাকেজিং, পরিবহন

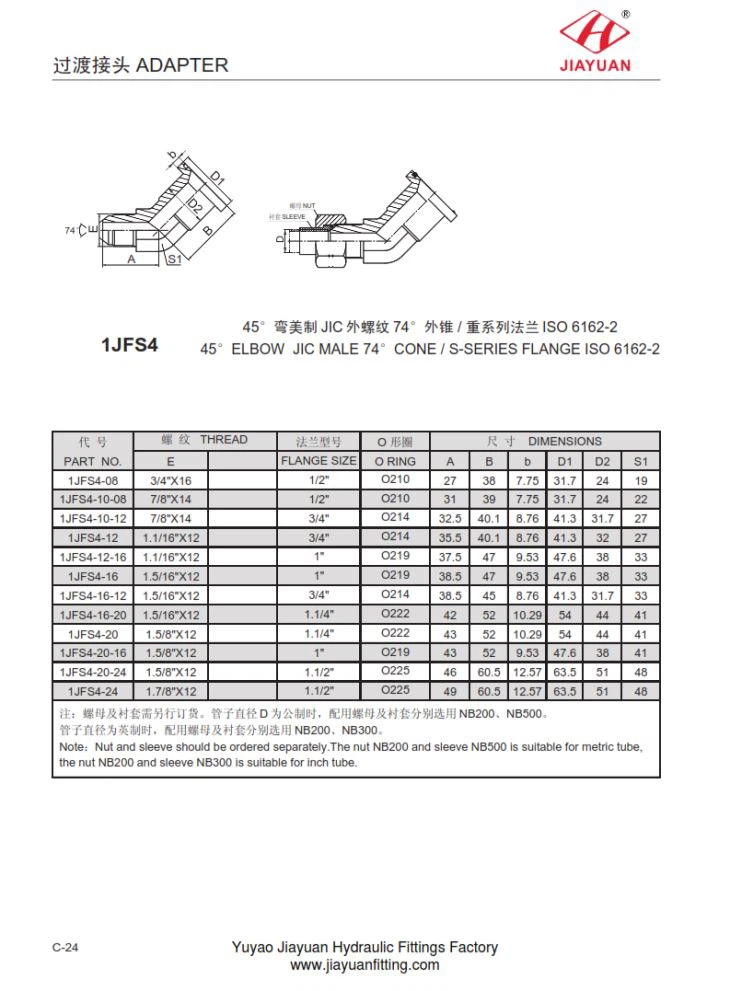

1JFS4 45 কনুই 74 এস-সিরিজ ফ্ল্যাঞ্জ অ্যাডাপ্টার আইএসও 6162 মাত্রা আকারের টেবিলের চার্ট নীচে
পার্ট নং | থ্রেড | হে | মাত্রা | |||||||
ই | সাইজে ফ্লাইং করুন | হে রিং | একজন | B ইংরেজী বর্ণমালার দ্বিতীয় অক্ষর | B ইংরেজী বর্ণমালার দ্বিতীয় অক্ষর | D1 | D2 গ্রাহকের | S1 | ||
1JFS4-08 | 3/4 "x16 | 1/2 " | O210 | 27 | 38 | 7.75 | 31.7 | 24 | 19 | |
1JFS4-10-08 | 7/8 "X14 | 1/2 " | O210 | 31 | 39 | 7.75 | 31.7 | 24 | 22 | |
1JFS4-10-12 | 7/8 "X14 | 3/4 " | O214 | 32.5 | 40.1 | 8,76 | 41.3 | 31.7 | 27 | |
1JFS4-12 | 1.1 / 16 "X12 | 3/4 " | O214 | 35.5 | 40.1 | 8,76 | 41.3 | 32 | 27 | |
1JFS4-12-16 | 1.1 / 16 "X12 | 1 " | O219 | 37.5 | 47 | 9,53 | 47.6 | 38 | 33 | |
1JFS4-16 | 1.5 / 16 "X12 | 1 " | O219 | 38.5 | 47 | 9,53 | 47.6 | 38 | 33 | |
1JFS4-16-12 | 1.5 / 16 "X12 | 3/4 " | O214 | 38.5 | 45 | 8,76 | 41.3 | 31.7 | 33 | |
1JFS4-16-20 | 1.5 / 16 "X12 | 1.1 / 4 " | O222 | 42 | 52 | 10,29 | 54 | 44 | 41 | |
1JFS4-20 | 1.5 / 8 "X12 | 1.1 / 4 " | O222 | 43 | 52 | 10,29 | 54 | 44 | 41 | |
1JFS4-20-16 | 1.5 / 8 "X12 | 1 " | O219 | 43 | 52 | 9,53 | 47.6 | 38 | 41 | |
1JFS4-20-24 | 1.5 / 8 "X12 | 1.1 / 2 " | O225 | 46 | 60,5 | 12,57 | 63.5 | 51 | 48 | |
1JFS4-24 | 1.7 / 8 "X12 | 1.1 / 2 " | O225 | 49 | 60,5 | 12,57 | 63.5 | 51 | 48 |
